Carga y descarga automática

Carga y descarga automática es la integración de brazos robóticos, unidades de pórtico o manipuladores mecánicos directamente en una máquina rectificadora CNC para que las piezas de trabajo se coloquen y retiren de la estación de rectificado sin que un operador manipule cada pieza manualmente. Para los fabricantes que ejecutan operaciones de rectificado cilíndrico o de extremos en varios turnos, este único cambio suele ser la forma más rápida de aumentar la producción, mantener tolerancias más estrictas y reducir los riesgos de seguridad relacionados con la manipulación manual repetitiva cerca de una muela giratoria.

A continuación, analizamos por qué los talleres están automatizando sus líneas de rectificado CNC, cómo funciona realmente el hardware de carga y descarga, dónde se aplican estos sistemas en todas las industrias, cómo se comparan las configuraciones cilíndricas y frontales y cilíndricas, y qué sigue a continuación para la automatización del rectificado.

¿Por qué automatizar las rectificadoras CNC?

El buen pulido de una pieza cilíndrica depende de la coherencia en cómo se coloca, sujeta y presenta la pieza de trabajo a la muela en cada ciclo. Cuando ese paso se realiza a mano, la fatiga, la distracción y las pequeñas variaciones en la técnica aparecen a lo largo de un turno de ocho o doce horas. La automatización del paso de carga y descarga elimina esa variable de la ecuación y las ganancias tienden a aparecer en varias áreas mensurables.

Los fabricantes que adoptan la carga y descarga automática normalmente obtienen una mayor productividad, una mayor eficiencia, una mayor seguridad, una calidad más consistente, ahorros de tiempo y costos, una mayor utilización de la máquina y una mayor flexibilidad en comparación con el manejo manual. Debido a que la máquina puede funcionar sin supervisión durante períodos prolongados, incluidos turnos nocturnos y de fin de semana, los fabricantes pueden satisfacer demandas de producción más altas sin comprar equipos adicionales.

Vale la pena señalar que la automatización no se trata sólo de velocidad. La calidad estable y los tiempos de ciclo más cortos ahora son tan importantes como el proceso de rectificado en sí en muchos entornos de fabricación de precisión, razón por la cual el manejo automático se ha convertido en una consideración estándar en lugar de un complemento de lujo para los talleres que compiten en consistencia.

Cómo funcionan los sistemas automáticos de carga de molienda

No existe una única forma de construir un sistema de carga y descarga automatizado, y la configuración correcta depende en gran medida de la familia de piezas que se produzca. Las configuraciones comunes combinan la trituradora con brazos robóticos, unidades de pórtico, transportadores o dispositivos de intercambio dedicados en lugar de depender de una persona para colocar y retirar cada pieza de trabajo.

En un ciclo típico, el dispositivo de manipulación recoge una pieza de trabajo en bruto o premecanizada de una estación de alimentación, la presenta a la muela en la orientación correcta y el controlador CNC gestiona la secuencia de rectificado real. Una vez finalizada la molienda, el mismo dispositivo retira la pieza terminada y la coloca en un transportador o paleta de salida mientras ya se está preparando el siguiente espacio en bruto. Muchos sistemas combinan esta secuencia de manipulación con dispositivos de inspección para que el rectificado continuo y la medición durante el proceso se realicen juntos, con la retroalimentación de la inspección formando un circuito cerrado que mantiene la variación dimensional al mínimo.

Antes de elegir una configuración, los fabricantes generalmente analizan qué tipo de piezas de trabajo se manipularán, cuánta variación existe en tamaño y geometría, qué tolerancias y objetivos de acabado superficial se deben mantener, si la combinación de producción es estable o cambia con frecuencia, cuánto espacio de piso hay disponible para protección, si se requiere medición durante el proceso y cómo afectará el sistema a la dotación de personal y la capacitación. La máquina más adecuada no siempre es la que cuenta con el paquete de automatización más avanzado; En muchos casos, la mejor opción es la configuración que se ajuste al patrón de producción real y facilite el mantenimiento de una calidad repetible.

Aplicaciones del rectificado cilíndrico automático

El rectificado cilíndrico automático aparece dondequiera que sea necesario producir piezas redondas y giratorias en volumen con una redondez estricta y un control dimensional. Los requisitos de producción de gran volumen de la industria automotriz se alinean bien con las capacidades de automatización de las modernas rectificadoras cilíndricas CNC, que cubren ejes de transmisión, ejes de transmisión y componentes de juntas homocinéticas.

• Componentes automotrices, como ejes de motor, ejes de transmisión y muñones de cojinetes, donde una gran cantidad de piezas hacen que el manejo manual no sea práctico.
• Piezas aeroespaciales, incluidos componentes de trenes de aterrizaje, ejes de turbinas y piezas de actuadores hidráulicos que deben cumplir especificaciones estrictas, a menudo en aleaciones exóticas.
• Componentes hidráulicos y neumáticos, como carretes de válvulas y vástagos de cilindros, donde un sistema automático de carga y descarga ayuda a las trituradoras cilíndricas a satisfacer las demandas de producción de volumen medio.
• Fabricación de rodamientos, donde los mecanismos de carga y descarga funcionan junto con los dispositivos de inspección para mantener una producción estable, eficiente y precisa.
• Mecanizado de precisión general de pasadores, manguitos y ejes escalonados utilizados en equipos industriales.

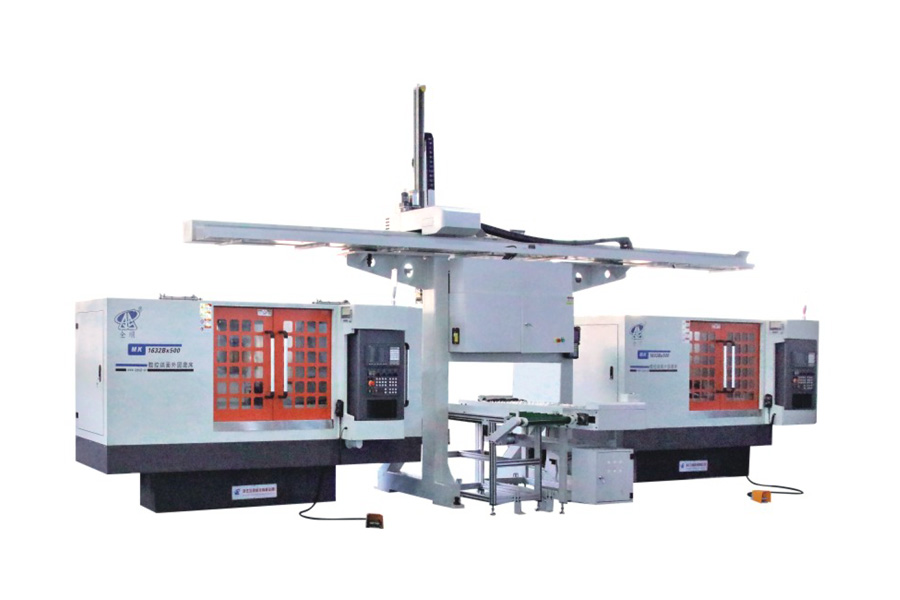

En Zhejiang Quanshun Machine Tool Co., Ltd, nuestro Carga y descarga automática Las rectificadoras cilíndricas CNC están diseñadas exactamente para este tipo de producción repetible y en múltiples turnos. El modelo está construido específicamente para que los ejes y piezas rotacionales similares puedan rectificarse, medirse e intercambiarse con una participación mínima del operador, lo que se adapta naturalmente a las aplicaciones automotrices, hidráulicas y de mecanizado general descritas anteriormente.

Rectificadora cilíndrica versus rectificadora frontal y cilíndrica

Una pregunta común entre los compradores es si una amoladora cilíndrica estándar o una amoladora frontal y cilíndrica es la mejor opción. La respuesta corta es que depende de si la pieza solo necesita precisión en el diámetro exterior o si la cara del extremo también necesita rectificarse con una tolerancia estricta en la misma configuración.

Las máquinas rectificadoras cilíndricas se utilizan principalmente para el rectificado de precisión de caras extremas, superficies exteriores y superficies cónicas de lotes de piezas de eje, lo que las convierte en una pieza central del equipo en la industria de motores automotrices, y la misma familia de máquinas también es adecuada para piezas de eje con lotes pequeños y requisitos de alta precisión en talleres militares, aeroespaciales y de mecanizado de precisión general. Cuando una pieza también requiere una cara final controlada, una cara dedicada y una configuración cilíndrica reducen la cantidad de veces que la pieza debe soltarse y reposicionarse, lo que protege directamente la concentricidad y escuadra que la pieza necesita para funcionar correctamente en el ensamblaje.

Quanshun produce ambas configuraciones con carga y descarga automática ya integradas. Carga y descarga automática La máquina rectificadora cilíndrica CNC automática es adecuada para piezas donde la precisión del diámetro exterior es el requisito principal, mientras que nuestra máquina rectificadora cilíndrica y frontal CNC automática está diseñada para piezas que necesitan rectificar el diámetro exterior y la cara final juntos en un solo ciclo automatizado. Revisar el dibujo de la pieza y las indicaciones de tolerancia en la cara final suele ser la forma más rápida de decidir cuál de los dos se adapta a un trabajo determinado.

Tendencias futuras en la automatización del rectificado CNC

Varias direcciones están configurando el rumbo que tomará la carga y descarga automática en los próximos años.

1. Control de calidad en circuito cerrado. Algunas máquinas ahora monitorean el desgaste de las muelas y activan automáticamente procedimientos de rectificado para mantener un rendimiento constante, lo que reduce la necesidad de realizar controles manuales entre lotes.
2. Mayor integración entre manipulación y medición. Los sistemas de carga se combinan cada vez más con mediciones durante el proceso, de modo que la desviación dimensional se corrige durante la ejecución en lugar de descubrirse después.
3. Interfaces de robot estandarizadas. Se están construyendo más máquinas con interfaces abiertas para que se pueda cambiar o actualizar un brazo robótico o un pórtico sin tener que rediseñar toda la celda.
4. Flexibilidad para producción mixta. Se están diseñando paquetes de automatización para manejar una gama más amplia de tamaños y formas de piezas dentro de la misma celda, en lugar de encerrar una línea en una sola familia de piezas.
5. Luces apagadas y funcionamiento prolongado sin supervisión. A medida que mejora la confiabilidad, más talleres están ampliando los procesos de rectificado automatizado durante turnos nocturnos y de fin de semana para maximizar la utilización de la máquina.

Como fabricante que diseña y construye nuestras propias plataformas de molienda, Quanshun está posicionado para apoyar estas tendencias directamente. La empresa cubre un área de 35.000 metros cuadrados con un área de construcción de 32.000 metros cuadrados, incluida una base de producción de máquinas herramienta dedicada y una base de producción de piezas hidráulicas. Nuestra gama de productos abarca rectificadoras cilíndricas CNC y ordinarias, rectificadoras cilíndricas de extremo CNC, rectificadoras cilíndricas de extremo y cilíndricas CNC de carga y descarga automática, rectificadoras compuestas y rectificadoras cilíndricas de alta precisión, y también diseñamos rectificadoras especiales no estándar para satisfacer los requisitos específicos de los clientes, incluido el software relacionado, la capacitación y las soluciones de automatización. Nuestra empresa tiene plena capacidad de investigación y desarrollo de productos, ha aprobado el sistema de calidad ISO9001-2015 y las certificaciones de seguridad CE, y ha sido reconocida como una empresa nacional de alta tecnología. En 2021, fuimos calificados como una pequeña y mediana empresa nueva y especializada en la provincia de Zhejiang, y tenemos nuestras propias calificaciones de exportación, con productos que actualmente exportamos a más de 20 países, incluidos Estados Unidos, Alemania, Japón y todo el sudeste asiático.
