Máquina de molienda del cigüeñal

Rectificado de cigüeñal Es difícil porque los pasadores del cigüeñal no giran alrededor de la línea central principal del cigüeñal, orbitan alrededor de él en una trayectoria excéntrica que cambia continuamente, lo que significa que la muela debe seguir un objetivo en movimiento en lugar de una superficie circular fija. Una máquina rectificadora de cigüeñales CNC resuelve esto con un control de eje sincronizado que recalcula la posición de la rueda miles de veces por revolución, al mismo tiempo que gestiona el riesgo de deflexión creado por un eje largo, pesado y con carga desigual. Las secciones siguientes explican por qué este proceso es excepcionalmente exigente, cómo la máquina realiza el seguimiento de los muñones de los pasadores excéntricos, qué tipos de cigüeñales necesitan equipo dedicado y cómo seleccionar la máquina adecuada.

¿Por qué es tan difícil rectificar el cigüeñal?

A diferencia de un eje simple, un cigüeñal tiene múltiples muñones de pasador desplazados del eje de rotación principal por una distancia excéntrica fija, uno para cada cilindro al que sirve el motor o compresor. Cuando el cigüeñal gira alrededor de la línea central de su muñón principal durante el rectificado, cada muñón de pasador traza una órbita circular alrededor de esa línea central en lugar de permanecer quieto. Una patente que describe los métodos de rectificado del pasador del cigüeñal señala que la parte rectificadora de la rueda en realidad se mueve en una órbita elíptica con respecto al pasador durante una revolución del cigüeñal, lo que significa que las condiciones de rectificado, como la carga de la rueda y la velocidad de contacto, cambian continuamente durante todo el ciclo.

Esto crea varios desafíos de composición que no existen en el rectificado cilíndrico estándar.

• Geometría de contacto en constante cambio. La rueda debe moverse radialmente en coordinación con el ángulo de rotación del cigüeñal para seguir la superficie del pasador en órbita, en lugar de mantener una posición fija.
• Resistencia al pulido variable. La investigación sobre la mecánica del rectificado de muñequillas ha demostrado que la resistencia al rectificado actúa en la misma dirección que el movimiento del pasador en algunos puntos de la rotación y en la dirección opuesta en otros, lo que crea fluctuaciones de carga que pueden afectar la precisión si no se compensan.
• Ejes largos, delgados y cargados de manera desigual. Los cigüeñales suelen ser largos en relación con su diámetro y tienen una distribución de masa desigual de los contrapesos, lo que los hace propensos a deformarse bajo la fuerza de molienda y su propio peso.
• Múltiples superficies críticas en una sola pieza. Los muñones principales, los muñones y, a veces, las caras de empuje deben rectificarse con precisión entre sí en la misma pieza.
• Alta consecuencia del error. Un cigüeñal que está fuera de tolerancia puede causar vibración, desgaste de los cojinetes o falla del motor, por lo que el margen de error aceptable es extremadamente pequeño en relación con el tamaño y la masa de la pieza.

Estos factores son el motivo por el que el rectificado de cigüeñales requiere máquinas especialmente diseñadas en lugar de una rectificadora cilíndrica estándar adaptada para el trabajo.

¿Cómo pulen las rectificadoras de cigüeñales CNC los muñones de pasadores excéntricos?

Para rectificar un muñón de pasador que orbita alrededor de la línea central principal, una rectificadora de cigüeñal CNC coordina dos ejes en tiempo real: un eje C que gira el cigüeñal y un eje X que mueve el carro de la muela abrasiva radialmente hacia adentro y hacia afuera. La investigación académica sobre el rectificado de los muñones del cigüeñal, publicada en la revista revisada por pares Sensors, describe esto como un rectificado oscilante, donde el cigüeñal es impulsado por el eje C alrededor del centro del muñón principal mientras los muñones del pasador giran alrededor de ese mismo centro y la muela realiza un movimiento de persecución alternativo a lo largo del eje X para seguir el pasador.

Según la misma investigación, la precisión de posicionamiento práctico tanto del eje C como del eje X debe coincidir estrechamente con las ecuaciones teóricas de control de movimiento para que el resultado sea un verdadero perfil de muñón circular, ya que cualquier desviación entre la posición del eje ordenada y real introduce un error de contorno directamente en la superficie del suelo. Esta es la razón por la que las rectificadoras de cigüeñales dependen de codificadores de alta resolución y servocontroles estrechamente ajustados en lugar de los sistemas de posicionamiento más simples que se encuentran en las rectificadoras de diámetro exterior estándar.

¿Qué tipos de cigüeñales requieren rectificadoras especializadas?

No todos los cigüeñales presentan el mismo desafío de rectificado y las especificaciones de la máquina varían significativamente según el tamaño, el peso y la configuración del cigüeñal. La siguiente tabla describe las categorías comunes y sus consideraciones de molienda.

Los cigüeñales pesados ​​presentan un problema de ingeniería particular. Una patente de máquina rectificadora que aborda el rectificado de pasadores en cigüeñales pesados ​​explica que la deflexión se convierte en un problema importante una vez que el cigüeñal excede una cierta longitud y peso, y describe una disposición de alivio que aplica una fuerza de contrapeso constante al cigüeñal durante el rectificado específicamente para controlar esta deflexión sin unir piezas adicionales al eje mismo. Esto ilustra por qué las rectificadoras de cigüeñales de servicio pesado se construyen con sistemas de soporte y alivio dedicados que las máquinas a escala automotriz generalmente no necesitan.

¿Cómo se evita la deflexión y se garantiza la precisión en el rectificado del cigüeñal?

La deflexión es una de las fuentes de error más comunes en el rectificado del cigüeñal, ya que el eje se apoya sólo en sus extremos o en lunetas intermedias mientras se aplica una fuerza de rectificado descentrada. Las siguientes prácticas y características de la máquina abordan esto directamente.

1. Lunetas y apoyos seguidores. Las lunetas ajustables colocadas cerca del pasador que se está rectificando reducen la extensión sin soporte del cigüeñal y limitan la deflexión bajo la fuerza de corte.
2. Sistemas de contrapeso o alivio. En cigüeñales pesados, los dispositivos de alivio mecánico aplican una fuerza contraria para compensar el propio peso del eje, evitando el hundimiento que de otro modo distorsionaría el muñón del suelo.
3. Secuencia de molienda optimizada. Los muñones de pulido en un orden planificado, en lugar de secuencialmente a lo largo del eje, pueden equilibrar las fuerzas y reducir la deflexión acumulativa a medida que se elimina el material.
4. Velocidades de alimentación controladas. Las pasadas más ligeras y frecuentes cerca del tamaño final reducen la fuerza máxima de rectificado en comparación con un solo corte pesado, lo que reduce la deflexión momentánea.
5. Bancada y cabezal rígidos. Una estructura de máquina pesada y bien amortiguada resiste su propia deflexión bajo carga, lo que se agrava con cualquier deflexión del eje si la máquina en sí no es lo suficientemente rígida.
6. Precisión de movimiento en tiempo real. Debido a que el rectificado del muñón del pasador depende de la coordinación precisa del eje C y del eje X, el ajuste del servo y la resolución del codificador afectan directamente si la trayectoria de la herramienta comandada coincide con el perfil del terreno real.
7. Control térmico. El flujo de refrigerante y las condiciones ambientales constantes limitan la expansión térmica del cuerpo largo del cigüeñal, que de otro modo cambiaría la posición del muñón a mitad del ciclo.

Abordar la desviación rara vez es una solución única. Por lo general, requiere la combinación correcta de rigidez de la máquina, soporte de sujeción y una secuencia de rectificado adecuada a la longitud y distribución de masa específicas del cigüeñal.

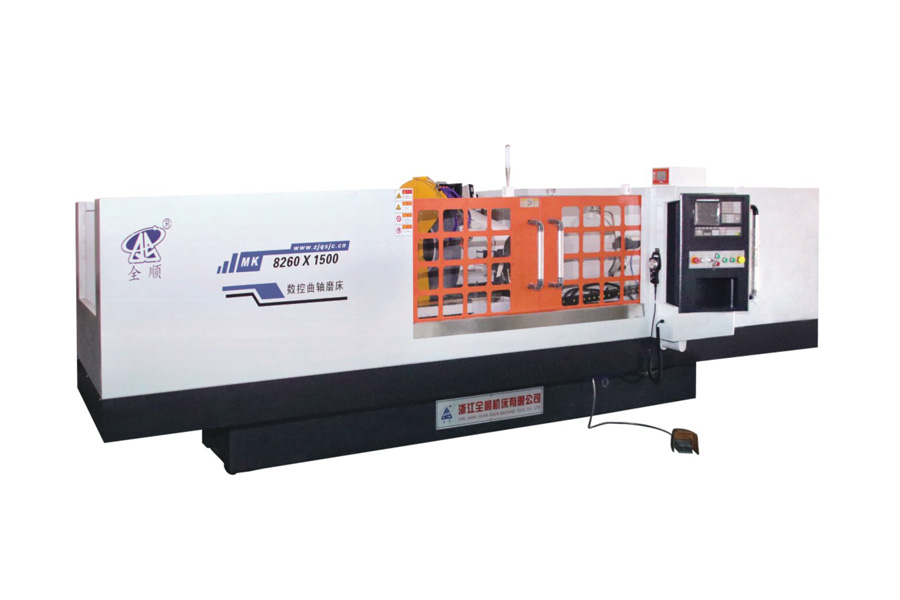

Cómo elegir la rectificadora de cigüeñales CNC adecuada

Seleccionando un Rectificadora de cigüeñal debe basarse en el tamaño, el peso y el perfil de tolerancia de los cigüeñales que espera producir, no solo en la pieza más grande de su cartera de pedidos actual. Considere los siguientes factores.

• Longitud y oscilación máximas del cigüeñal. Confirme que la longitud de la plataforma de la máquina y el diámetro de giro cubran el cigüeñal más grande esperado con margen para el crecimiento futuro de la pieza.
• Número de pines y diarios principales admitidos. Verifique que el control de los ejes C y X pueda administrar el recuento de muñones y la configuración de carreras del cigüeñal sin un tiempo de ciclo excesivo.
• Funciones de gestión de deflexión. Para cigüeñales más largos o más pesados, verifique si la máquina incluye lunetas, sistemas de alivio u otro soporte diseñado para contrarrestar el hundimiento durante el rectificado.
• Resolución de servo y codificador. El control de movimiento de mayor resolución mejora directamente la redondez del muñón del pasador, ya que el posicionamiento del eje debe seguir de cerca la ecuación de la órbita teórica.
• Sistema de rueda y vestidor. Confirme que el tamaño y el tipo de rueda y el ciclo de rectificado automático se ajusten a los diámetros de muñón y al acabado de superficie que requieren sus cigüeñales.
• Volumen de producción y necesidades de cambio. Los talleres de gran variedad y menor volumen se benefician de una programación CNC flexible para diferentes configuraciones de carrera, mientras que las líneas de producción dedicadas pueden favorecer ciclos fijos optimizados.
• Soporte y formación del fabricante. Las rectificadoras de cigüeñales son máquinas complejas, por lo que el acceso continuo a repuestos, soporte de calibración y capacitación del operador es importante durante la vida útil del equipo.
