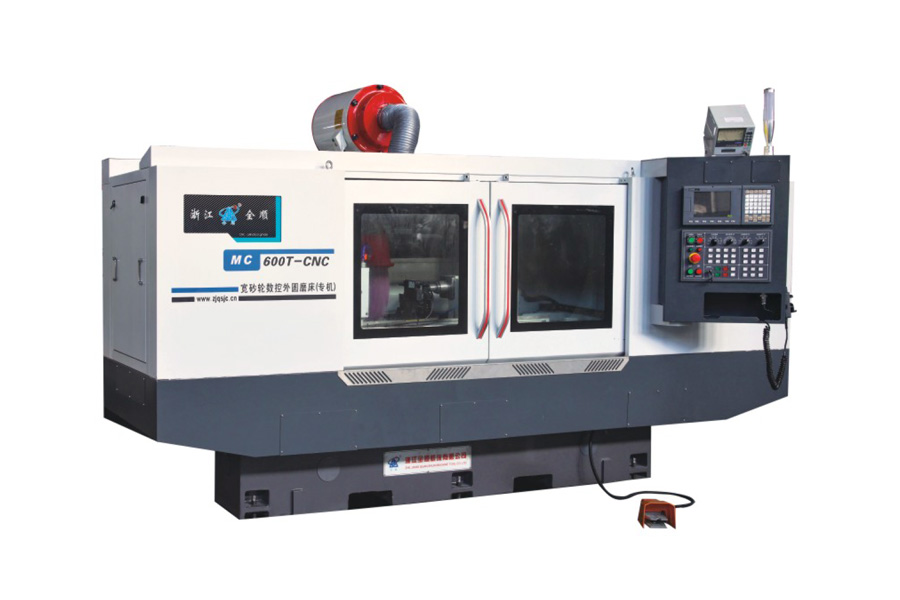

Rectificadora cilíndrica CNC con rueda de rectificado ancha

Muela ancha = Mayor rendimiento — La muela de 500 mm x 203 mm x 200 mm cubre una mayor superficie por pasada, reduciendo significativamente el tiempo de rectificado en ejes largos en comparación con las muelas de ancho estándar, lo que supone un ahorro directo en costos durante producciones de alto volumen.

Control servo CNC completo — Tanto el eje Z (mesa) como el eje X (soporte de muela) están accionados por servomotores de CA de 5,9 kW con resolución de 0,001 mm, garantizando una precisión repetitiva a nivel de micras en cada pieza del lote.

Accionamiento potente del soporte de muela — Un motor de conversión de frecuencia de 15 kW impulsa la muela a una velocidad lineal de 45 m/s, proporcionando una eliminación estable y agresiva de material incluso en piezas de acero endurecido.

Capacidad para cargas pesadas — Acepta piezas desde Φ8 mm hasta Φ320 mm y de hasta 150 kg, abarcando una amplia gama de tamaños de piezas con una sola inversión en la máquina.

Alineación flexible de la mesa — La mesa de trabajo puede girar 7° en sentido horario y 3° en sentido antihorario, permitiendo un rectificado preciso de conos y correcciones de alineación en geometrías complejas de ejes.

Contrapunto hidráulico de doble acción — Un contrapunto cónico de 5# con desplazamiento de manguito de 50 mm y control hidráulico de doble acción asegura un sujeción segura y repetible de la pieza, así como cambios más rápidos entre piezas.

Cabezal rígido y no giratorio — Un cabezal fijo con un servomotor de husillo de CA de 3,1 kW y un cono central de 5# ofrece estabilidad rotacional constante para trabajos exigentes de precisión.

Como fabricante especializado en equipos de rectificado CNC, Zhejiang Quanshun Machine Tool Co., Ltd. combina un diseño rígido de la bancada, control CNC de todos los ejes mediante servos y configuraciones específicas según la aplicación (muela ancha, contrapunto hidráulico, mesa giratoria) para ayudar a los clientes a reducir el tiempo de ciclo por pieza y lograr una precisión consistente a nivel de micras en entornos de producción. Ofrecemos especificaciones personalizadas para el diámetro de rectificado, la distancia entre centros y el tamaño de la muela, según los requisitos de las piezas del cliente, junto con asesoría técnica, orientación en la instalación y soporte postventa.

¿Cuál es el tamaño máximo de pieza que puede rectificar esta máquina?

La máquina rectifica piezas desde Φ8 mm hasta Φ320 mm de diámetro, con una distancia entre centros de 600 mm y un peso máximo de 150 kg.

¿En qué se diferencia una máquina con “muela ancha” de una rectificadora cilíndrica estándar?

Una muela ancha (de 500 mm de ancho en este modelo) cubre una mayor área de contacto por pasada, reduciendo el número de pasadas necesarias en ejes largos y mejorando la eficiencia global del rectificado en producciones de alto volumen.

¿Cuál es la precisión de posicionamiento de los ejes CNC?

Tanto el eje Z (mesa) como el eje X (soporte de muela) alcanzan una resolución de 0,001 mm, impulsados por servomotores de CA de 5,9 kW para garantizar una precisión constante y repetitiva.

¿Puede la máquina rectificar ejes cónicos?

Sí. La mesa de trabajo puede girar 7° en sentido horario y 3° en sentido antihorario, lo que permite realizar rectificados de conos y ajustes finos de alineación.

¿Es adecuado el contrapunto para producciones de alto volumen?

Sí. El contrapunto utiliza un accionamiento hidráulico de doble acción con desplazamiento de manguito de 50 mm, lo que permite una sujeción rápida y segura, así como cambios rápidos entre piezas.

¿Se pueden personalizar las especificaciones?

Sí. Zhejiang Quanshun Machine Tool ofrece personalización del rango de diámetro de rectificado, la distancia entre centros, las dimensiones de la muela y la configuración del motor, según los requisitos específicos de las piezas y de la producción.
