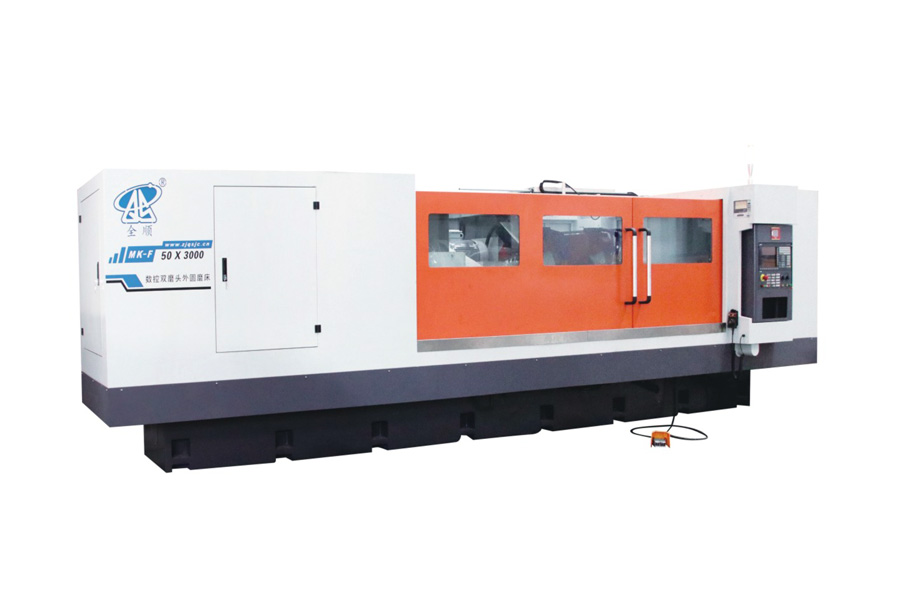

Máquina de rectificado cilíndrico con cabezal de rectificado doble CNC

Configuración de doble muela rectificadora — Dos muelas (A: Φ750x100x305, B: Φ750x75x305) montadas sobre el mismo portamuelas permiten realizar distintas operaciones de rectificado en una sola configuración, sin necesidad de cambiar las muelas, lo que reduce el tiempo de ciclo en ejes de múltiples diámetros.

Capacidad para ejes largos — Disponible en cuatro configuraciones de longitud de rectificado (1000/1500/2000/3000 mm) con distancias entre centros de hasta 3100 mm, cubriendo desde husillos cortos hasta largos rodillos dentro de una misma serie de máquinas.

Clase de carga para servicio pesado — Soporta piezas de hasta Φ500 mm de diámetro y 1000 kg de peso, con un diámetro de rotación de 540 mm, adecuada para grandes ejes y rodillos industriales.

Control servo de alta precisión — La mesa de trabajo alcanza una resolución de avance de 0,001 mm, mientras que el mecanismo de avance transversal logra una resolución de 0,0001 mm gracias a un par motor de 22 Nm en el servomotor de corriente alterna, garantizando un posicionamiento estable y repetible a nivel de micras.

Portamuelas potente y estable — Un motor de husillo de 15 kW impulsa la muela a una velocidad lineal de hasta 45 m/s, con un recorrido máximo de 400 mm, asegurando una eliminación constante de material incluso en piezas endurecidas y de gran diámetro.

Mesa de trabajo con ajuste de conicidad — La mesa permite configurar la conicidad de manera ajustable, facilitando el rectificado preciso de conos y ejes rectos sobre la misma plataforma.

Precisión de rectificado comprobada — Ofrece redondez ≤0,003 mm, cilindricidad ≤0,008/1000 mm y rugosidad superficial ≤Ra 0,32 μm, cumpliendo tolerancias exigentes de acabado directamente desde la máquina.

Zhejiang Quanshun Machine Tool Co., Ltd. se especializa en equipos de rectificado cilíndrico CNC diseñados para aplicaciones industriales de gran escala. La serie MK-F50 de doble cabezal combina una base rígida, un portamuelas de doble muela y ejes servo de alta resolución, ayudando a los fabricantes a reducir los cambios de configuración y mejorar la consistencia del rectificado en ejes grandes y de múltiples diámetros. Ofrecemos configuraciones personalizables de distancia entre centros, tamaño de muelas y potencia del motor para adaptarnos a las necesidades específicas de cada pieza, respaldadas por asesoría técnica, soporte en la instalación y servicio postventa.

¿Qué significa “doble cabezal rectificador” en esta máquina?

El portamuelas alberga dos muelas rectificadoras (A: Φ750x100x305, B: Φ750x75x305), lo que permite realizar distintas operaciones de rectificado —como trabajar con diferentes diámetros o etapas de rectificado— en la misma configuración, sin necesidad de cambiar las muelas.

¿Cuál es el tamaño y peso máximo de la pieza?

La máquina rectifica piezas de Φ30 mm a Φ500 mm de diámetro, con un diámetro de rotación de Φ540 mm y un peso máximo de 1000 kg.

¿Qué longitudes de rectificado están disponibles?

La serie MK-F50 se ofrece en cuatro configuraciones con longitudes máximas de rectificado de 1000 mm, 1500 mm, 2000 mm y 3000 mm, adecuadas para diferentes longitudes de ejes.

¿Qué nivel de precisión puede alcanzar esta máquina?

La máquina logra redondez ≤0,003 mm, cilindricidad ≤0,008/1000 mm y rugosidad superficial ≤Ra 0,32 μm, con una resolución de avance transversal de hasta 0,0001 mm.

¿Puede la máquina rectificar piezas cónicas?

Sí. La mesa de trabajo cuenta con un tipo de conicidad ajustable, lo que permite realizar rectificados precisos de conos además de rectificados cilíndricos rectos.

¿Se pueden personalizar las especificaciones?

Sí. Zhejiang Quanshun Machine Tool ofrece personalización de la distancia entre centros, tamaño de muelas, potencia del motor del husillo y otros parámetros según las necesidades específicas de cada pieza y proceso de producción.
