Rectificado cilíndrico de perfil CNC de alta precisión

Eje X accionado por motor lineal — El eje X (eje de avance/muela) es impulsado directamente por un motor lineal con una fuerza de empuje de 2200 N, eliminando la holgura de la transmisión mediante tornillos de bolas y permitiendo movimientos de seguimiento de perfil más rápidos y precisos.

Cabezal de trabajo de accionamiento directo — El motor del cabezal utiliza tecnología de accionamiento directo (1500 Nm), y una configuración opcional de motor DD permite la rotación totalmente automática del cabezal para el rectificado sincronizado de perfiles y levas.

Resolución de posicionamiento submicrónica — La resolución mínima de avance y análisis en los ejes X/Z alcanza 0,001 mm, mientras que la resolución de rotación del cabezal llega hasta 0,001°, lo que permite trabajar geometrías de perfil complejas y de alta precisión.

Husillo eléctrico de alta velocidad — La configuración estándar del husillo eléctrico funciona a 4000 rpm con una velocidad lineal de la muela de 80 m/s, proporcionando una eliminación eficiente del material mientras preserva un acabado superficial fino en piezas de pequeño diámetro.

Rango compacto de precisión — Diseñada específicamente para el rectificado exterior de diámetros desde Φ5 mm hasta Φ200 mm con una distancia entre centros de 250 mm, ideal para ejes de precisión pequeños y componentes de perfil, más que para trabajos de ejes pesados en grandes series.

Rotación ajustable del cabezal de trabajo — El cabezal de trabajo puede girar hasta 15° (tipo manual estándar), permitiendo una configuración flexible para operaciones de rectificado angular y de perfil más allá del trabajo cilíndrico recto.

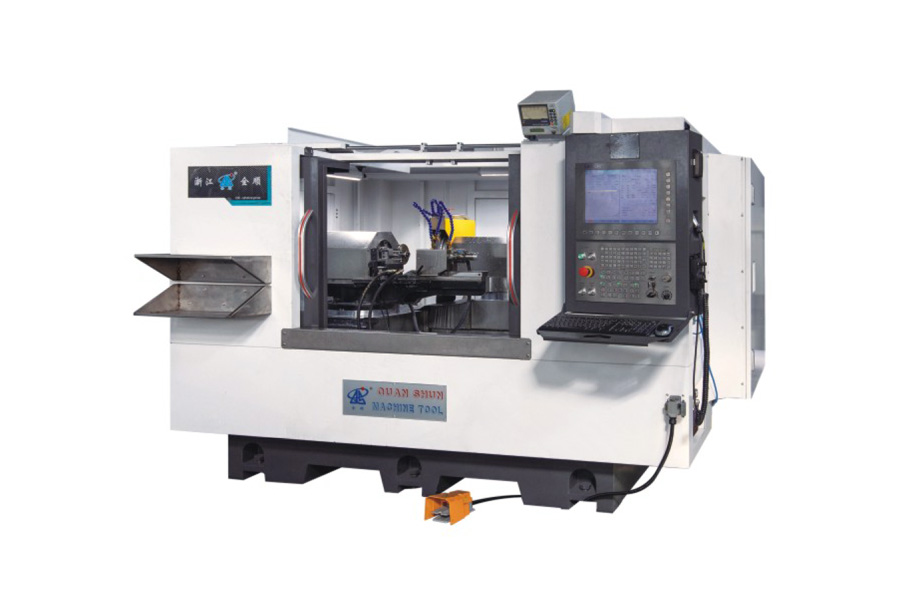

Zhejiang Quanshun Machine Tool Co., Ltd. ha diseñado la MGK8320*300 para aplicaciones donde las rectificadoras cilíndricas estándar no logran la exactitud de contorno necesaria. Al combinar ejes de avance con motores lineales, un cabezal de trabajo de accionamiento directo y un husillo eléctrico de alta velocidad, la máquina ofrece posicionamiento submicrónico y un acabado superficial fino en piezas pequeñas y geométricamente complejas. Ofrecemos opciones de configuración, incluyendo rotación automática del cabezal con motor DD, especificaciones de muela y rango de velocidad del husillo, para adaptarse a aplicaciones específicas de rectificado de perfil, junto con asesoría técnica, orientación en la instalación y soporte postventa.

¿Qué hace de esta máquina una rectificadora de “perfil” y no una rectificadora cilíndrica estándar?

La máquina combina un eje X con motor lineal, un cabezal de trabajo de accionamiento directo y una resolución de rotación del cabezal de 0,001°, lo que le permite seguir contornos complejos y no circulares, como levas y perfiles de múltiples radios, y no solo superficies cilíndricas rectas.

¿Qué tamaño de piezas puede rectificar esta máquina?

El rango de diámetros para el rectificado exterior va desde Φ5 mm hasta Φ200 mm, con una distancia entre centros de 250 mm, lo que la hace adecuada para componentes de precisión de pequeño a mediano tamaño, más que para ejes pesados de gran escala.

¿Qué es un eje con motor lineal y por qué es importante?

Un motor lineal impulsa el eje directamente sin tornillos de bolas ni reductores, eliminando la holgura mecánica. Esto proporciona al eje X (con una fuerza de empuje de 2200 N) una respuesta más rápida y una precisión de posicionamiento más constante para trabajos de perfil finos.

¿Puede el cabezal rotar automáticamente para el rectificado de levas o perfiles?

La configuración estándar utiliza un cabezal de trabajo manual con ajuste de hasta 15°. Una configuración especial puede incorporar un motor DD (de accionamiento directo) para una rotación completamente automática y sincronizada del cabezal.

¿Cuál es la velocidad del husillo y de la muela que utiliza esta máquina?

La configuración estándar del husillo eléctrico funciona a 4000 rpm, con una velocidad lineal de la muela de hasta 80 m/s, utilizando una muela de Φ400x40x203.

¿Se pueden personalizar las especificaciones?

Sí. Zhejiang Quanshun Machine Tool ofrece personalización de la configuración del husillo, el tipo de rotación del cabezal (manual o automática con motor DD), las especificaciones de la muela y la potencia del motor según los requisitos específicos de rectificado de perfil.
