¿Cuáles son las áreas de aplicación de las rectificadoras de cigüeñales?

Rectificadoras de cigüeñales son máquinas herramienta de precisión que se utilizan para restaurar o fabricar cigüeñales con tolerancias dimensionales exactas. Sus principales áreas de aplicación incluyen reparación y fabricación de automóviles, ingeniería aeroespacial, sistemas de propulsión marina, equipos industriales pesados ​​y maquinaria de generación de energía. Cualquier motor o sistema mecánico que dependa de un cigüeñal para convertir el movimiento alternativo en fuerza de rotación depende del rectificado del cigüeñal para lograr rendimiento y longevidad.

Industria automotriz: el sector de aplicaciones más grande

El sector del automóvil representa el mayor uso de rectificadoras de cigüeñales en todo el mundo. Tanto las líneas de producción OEM (fabricantes de equipos originales) como los talleres de reconstrucción de motores del mercado de repuestos dependen del rectificado del cigüeñal para cumplir con tolerancias estrictas, a menudo dentro de ±0,001 mm .

Reconstrucción de motores de vehículos de pasajeros

Los talleres de reacondicionamiento de motores pulen cigüeñales de motores de automóviles de pasajeros desgastados para restaurar los diámetros de los muñones, el acabado de las superficies y la redondez. El cigüeñal de un automóvil de pasajeros estándar puede tener diámetros de muñón principal que van desde 50 mm a 70 mm , y todos requieren valores de rugosidad superficial de Ra 0,2–0,4 µm después del rectificado.

Motores de carreras y de alto rendimiento

Las aplicaciones de deportes de motor exigen tolerancias aún más estrictas y un rectificado especializado de cigüeñales de acero forjado o de palanquilla. Los cigüeñales de carreras a menudo se rectifican con radios de filete específicos y se microacaban con valores Ra inferiores a 0,1 µm para maximizar la resistencia a la fatiga a altas RPM.

Motores de vehículos comerciales y camiones

Los motores diésel de servicio pesado utilizados en camiones y autobuses tienen cigüeñales más grandes con más posiciones de muñón. El pulido de estos componentes en los programas de mantenimiento de flotas extiende significativamente la vida útil del motor y reduce el costo total de propiedad.

Aeroespacial y aviación: precisión al más alto nivel

Los motores de avión propulsados por pistones, comúnmente utilizados en la aviación general, aviones de entrenamiento y algunas plataformas militares, contienen cigüeñales que deben cumplir con los estándares de las autoridades de aviación. En este sector, La precisión dimensional y la trazabilidad no son negociables. , ya que cualquier fallo puede tener consecuencias catastróficas.

• Los cigüeñales de los aviones suelen rectificarse según tolerancias de ±0,0005 milímetros o más apretado.
• Las instalaciones de revisión certificadas utilizan rectificadoras de cigüeñales CNC con documentación de medición completa para cumplir con las regulaciones de la FAA o EASA.
• Materiales como el acero nitrurado o las aleaciones de cromo-molibdeno requieren una selección de muelas abrasivas y una gestión del refrigerante especializadas.


Industria marina: a gran escala Rectificado de cigüeñal

Los motores diésel marinos que impulsan buques de carga, buques cisterna, transbordadores y plataformas marinas utilizan algunos de los cigüeñales más grandes del mundo. El cigüeñal de un motor marino de dos tiempos de baja velocidad puede pesar más de 300 toneladas y superan los 15 metros de longitud, lo que requiere rectificadoras de cigüeñales de alta resistencia especializadas con sistemas robustos de soporte de piezas de trabajo.

Rectificado in situ y en taller

Debido al enorme tamaño de los cigüeñales marinos, el rectificado a menudo se realiza in situ (dentro de la sala de máquinas) utilizando máquinas rectificadoras de cigüeñales portátiles. Esto elimina la necesidad de desmontar y transportar el cigüeñal, lo que ahorra un importante tiempo de inactividad y costes para los operadores de barcos.

Buques navales y de defensa

Los submarinos y buques de guerra militares también utilizan el rectificado de precisión del cigüeñal durante los ciclos de mantenimiento programados, donde la disponibilidad operativa depende de la confiabilidad de los sistemas de propulsión.

Generación de energía: aplicaciones de motores estacionarios

Los motores alternativos utilizados en la generación de energía, incluidos los grupos electrógenos diésel, los motores de gas y las unidades combinadas de calor y energía (CHP), requieren un mantenimiento periódico del cigüeñal. Centrales eléctricas que funcionan continuamente con factores de carga elevados experimentan un desgaste del muñón que requiere reafilado para mantener la integridad de la película de aceite y el rendimiento del rodamiento.

Las aplicaciones típicas incluyen:

• Generadores diésel de respaldo de emergencia en hospitales, centros de datos e instalaciones industriales
• Motores de gas natural en sistemas de generación distribuida de energía.
• Grandes motores de compresión de gas utilizados en oleoductos y gasoductos.

Equipo pesado de construcción y minería

Las excavadoras, topadoras, camiones de transporte minero y plataformas de perforación funcionan con grandes motores diésel que funcionan en condiciones extremas. Los cigüeñales de estos motores soportan altas cargas de impacto y contaminación que aceleran el desgaste de los muñones. Reconstruir, en lugar de reemplazar, cigüeñales en este sector puede reducir los costos entre un 60% y un 80% en comparación con la adquisición de nuevos componentes.

Rectificado de cigüeñal Los centros que prestan servicios en esta industria están equipados para manejar:

• Cigüeñales de hasta 3.000 mm de longitud
• Componentes que pesan varios cientos de kilogramos
• Múltiples tamaños inferiores (normalmente 0,25 mm, 0,50 mm, 0,75 mm y 1,00 mm de tamaño inferior)

Maquinaria Agrícola y Vehículos Todo Terreno

Los tractores, cosechadoras, bombas de riego y otra maquinaria agrícola dependen de motores diésel de larga duración. En entornos rurales y de mercados en desarrollo, el reafilado de cigüeñales ofrece una vía económica para extender la vida útil de las máquinas donde puede ser difícil conseguir nuevos motores o piezas.

Los cigüeñales de motores agrícolas suelen tener de 3 a 7 muñones principales y de 2 a 6 muñones de muñón del cigüeñal, todos los cuales pueden rectificarse en una sola configuración en una moderna rectificadora de cigüeñales CNC.

Locomotoras y locomotoras

Las locomotoras diésel-eléctricas y los vehículos de mantenimiento ferroviario utilizan grandes motores multicilíndricos cuyos cigüeñales requieren revisiones periódicas. Los depósitos de mantenimiento ferroviario y las instalaciones de revisión certificadas utilizan rectificadoras de cigüeñales capaces de manipular cigüeñales de longitud superior a 2 metros y con hasta 16 o más posiciones de revistas.

Dada la función crítica de seguridad de los motores de locomotoras, la integridad de la superficie después del rectificado (incluida la tensión residual, la retención de la dureza y la ausencia de quemaduras por rectificado) se inspecciona rigurosamente mediante partículas magnéticas o pruebas de ruido de Barkhausen.

Comparación de aplicaciones de rectificado de cigüeñales por industria

Rectificadoras de cigüeñal CNC versus convencionales en todas las aplicaciones

La elección entre rectificadoras de cigüeñales CNC y convencionales depende en gran medida de los requisitos de la aplicación. Las rectificadoras de cigüeñales CNC dominan los entornos automotrices y aeroespaciales de alta producción , mientras que las máquinas convencionales siguen siendo comunes en pequeños talleres de reparación y para trabajos ocasionales marinos o industriales a gran escala.

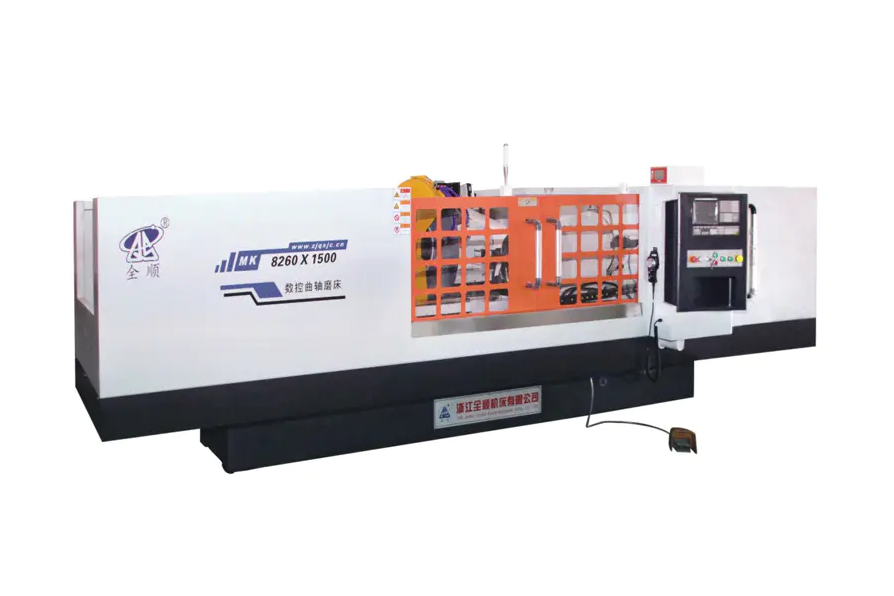

• Amoladoras CNC: Ofrezca programación de ciclos automatizada, medición durante el proceso y repetibilidad constante en grandes lotes de producción. Los tiempos de ciclo de los cigüeñales de automóviles se pueden reducir a menos de 10 minutos por componente.
• Molinillos convencionales: Siga siendo rentable para diversos tipos de cigüeñales de bajo volumen donde la flexibilidad de configuración es más importante que el rendimiento.
• Rectificadoras de cigüeñales portátiles: Diseñado específicamente para aplicaciones marinas e industriales in situ donde quitar el cigüeñal no es práctico.

Aplicaciones emergentes: equipos de soporte de sistemas de propulsión eléctricos e híbridos

Si bien la transición a los vehículos eléctricos reduce la demanda de cigüeñales en los turismos a largo plazo, Las rectificadoras de cigüeñales adquieren nueva relevancia en la producción de motores extensores de autonomía para vehículos híbridos y en la fabricación de ejes de motor y componentes excéntricos que comparten similitudes geométricas con los cigüeñales. Además, la base mundial instalada de maquinaria para motores de combustión garantiza una sólida demanda de servicios de rectificado de cigüeñales en el futuro previsible.
