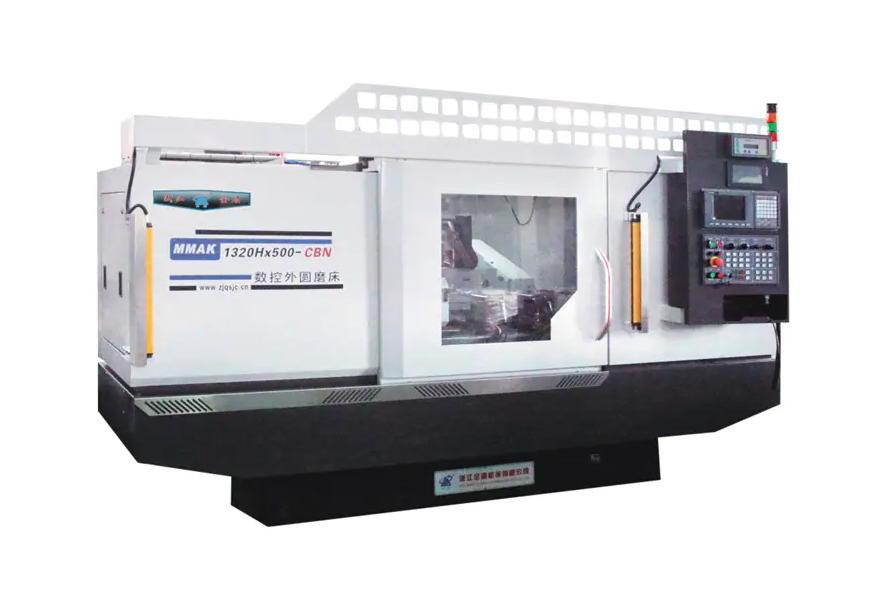

¿Cuáles son las características clave que se deben buscar en una rectificadora cilíndrica CNC?

unl evaluar un amoladora cilíndrica cnc , las características más críticas a priorizar son Precisión de posicionamiento submicrónica, rigidez estática y dinámica de la máquina y un sofisticado sistema de control CNC. capaz de gestionar interpolaciones complejas. Una máquina de alto rendimiento debe ofrecer un acabado superficial (Ra) tan bajo como 0,1 µm a 0,4 µm consistentemente manteniendo tolerancias dimensionales estrictas, a menudo dentro ±0,001 mm . Más allá de las especificaciones básicas, la integración de escalas de retroalimentación de alta resolución, fundición térmicamente estable y programación conversacional intuitiva define la diferencia entre una trituradora estándar y un activo de producción de alta precisión.

Integridad estructural y estabilidad térmica

La base de cualquier operación de rectificado de precisión es la bancada de la máquina. Sin una base estable, todas las compensaciones electrónicas son meras "curitas" para las deficiencias mecánicas.

Características de amortiguación de la base

moderno amoladora cilíndrica cncs utilizar a menudo Granitan® (hormigón polímero) o hierro fundido Meehanite de alta calidad . El hormigón polímero ofrece hasta Amortiguación de vibraciones 10 veces mejor que el hierro fundido gris tradicional, que es esencial para lograr acabados de espejo y prolongar la vida útil de las ruedas. Las vibraciones durante el proceso de rectificado provocan marcas de vibración, que son la causa principal del rechazo de piezas en industrias de alta precisión como la aeroespacial o la fabricación médica.

Control de desplazamiento térmico

La molienda genera un calor significativo. Una característica clave a buscar es una diseño simétrico de la bancada de la máquina y del cabezal. Esto garantiza que cualquier expansión térmica se produzca de manera uniforme, minimizando el impacto en la alineación de la línea central. Además, busque máquinas que tengan sistemas de refrigerante enfriado que circulan a través de la carcasa del husillo y la cama para mantener una temperatura de funcionamiento constante dentro ±0,5 °C del entorno ambiental.

Sistemas de husillo de alta precisión

El husillo del cabezal muela es el corazón de la rectificadora. Su precisión de rotación dicta directamente la redondez y la calidad de la superficie de la pieza de trabajo.

Rodamientos hidrostáticos frente a rodamientos

Debe decidir entre cojinetes hidrostáticos y cojinetes antifricción (de rodamiento) de alta precisión. Husillos hidrostáticos Haga flotar el eje sobre una fina película de aceite, lo que resulta en contacto cero metal con metal y vida casi infinita. Ofrecen una precisión de descentramiento excepcional (a menudo inferior a 0,0001 milímetros ). Por el contrario, los rodamientos de bolas cerámicos de alta precisión se prefieren para aplicaciones de alta velocidad donde se prioriza la rigidez y la facilidad de mantenimiento.

Versatilidad del cabezal de trabajo

Una característica clave para universal amoladora cilíndrica cncs es un cabezal de trabajo giratorio (eje B) . Busque cabezas de trabajo impulsadas por motores de accionamiento directo . La transmisión directa elimina el juego de engranajes o correas, lo que permite una interpolación del eje C de alta resolución. Esto es fundamental para el rectificado "no redondo" (por ejemplo, levas, punzones o ejes excéntricos).

Software de programación y control CNC

La inteligencia de la máquina reside en su sistema de control. Una amoladora es tan capaz como el software que la maneja.

Interfaz conversacional

Función avanzada de rectificadoras CNC interfaces de programación conversacional . Esto permite a los operadores ingresar las dimensiones de las piezas, el tipo de material y el acabado deseado directamente en una GUI sin necesidad de escribir código G manual. Esto reduce los tiempos de configuración hasta en 50% para piezas complejas. Busque software que incluya software integrado monitoreo de colisiones para proteger el costoso husillo y la pieza de trabajo durante el funcionamiento inicial.

Tecnología de motores lineales

Para aplicaciones de alta dinámica, motores lineales en los ejes X y Z son superiores a los husillos de bolas tradicionales. Los motores lineales proporcionan tasas de aceleración más altas y eliminan el juego mecánico. Cuando se combina con básculas de vidrio de alta resolución (p. ej., Resolución de 0,05 µm ), la máquina puede lograr una repetibilidad de posicionamiento que los husillos de bolas no pueden igualar durante largos períodos de uso.

Aderezo automatizado y medición en proceso

Para lograr una producción en masa constante, la rectificadora cilíndrica CNC debe poder compensar automáticamente el desgaste de las ruedas y la variación de las piezas.

• Preparación automática de ruedas: El CNC deberá controlar el ciclo de rectificado, utilizando discos diamantados o rectificadores de un solo punto. Los sistemas avanzados incluyen Sensores de emisión acústica (AE) que detectan el "primer contacto" entre el rectificador y la rueda, minimizando la cantidad de abrasivo eliminado y extendiendo la vida útil de la rueda.
• Medición en proceso: Una sonda de medición o calibre "jump-on" permite al CNC medir la pieza mientras se muele . El sistema ajusta automáticamente la alimentación de molienda final basándose en datos en tiempo real para compensar la deriva térmica o la deflexión de la rueda, asegurando que todas las piezas de un lote sean idénticas.
• Control de espacios: Esta característica utiliza sensores AE para detectar cuando el disco está a punto de tocar la pieza de trabajo, lo que permite que la máquina cambie instantáneamente de aproximación rápida a avance fino, eliminando el "rectificado con aire" y reduciendo los tiempos de ciclo al 10% a 20% .

Configuraciones de ruedas múltiples y capacidad universal

La flexibilidad es una tendencia importante en Rectificado cilíndrico CNC , especialmente para talleres que manejan piezas de diversas geometrías.

Cabezales de torreta

Busque máquinas equipadas con un cabezal de rueda giratorio automático (torreta) . Estas torretas pueden contener varias ruedas, por ejemplo, una para rectificado externo, otra para rectificado interno y una tercera para rectificado frontal. Un control CNC Torreta del eje B puede girar a la posición requerida con alta repetibilidad (por ejemplo, ±1 segundo de arco ), permitiendo terminar completamente una pieza en un configuración única . Esto elimina los errores introducidos al volver a sujetar una pieza.

Accesorios de rectificado interno

Incluso si su enfoque principal es el rectificado de diámetro exterior (OD), tener una herramienta abatible o montada en torreta Husillo de rectificado interno (ID) es un significant advantage. Ensure the CNC can handle the transition between OD and ID cycles seamlessly, including the different speeds and dressing requirements for the smaller ID wheels.

Características medioambientales y de seguridad

El rectificado a alta velocidad crea una fina niebla y peligros potenciales que el diseño de la máquina debe controlar.

• Recinto completo: Una amoladora CNC de alta calidad debe estar completamente cerrada para contener el refrigerante y el polvo del rectificado. Esto no es sólo por limpieza; es esencial para el sistemas integrados de extracción de niebla para trabajar con eficacia.
• Sistemas de extinción de incendios: Si utiliza refrigerantes a base de aceite para acabados de alta precisión, un integrado Sistema de extinción de incendios con CO2 o químico seco. es un mandatory safety feature.
• Carga ergonómica: Para carga manual o semiautomática, la altura de la mesa y el espacio libre de la puerta deben permitir un fácil acceso. Para una producción totalmente automatizada, la máquina debe estar "listo para robots" con interfaces estandarizadas (p. ej., Profibus o Ethernet) y puertas automatizadas.

Lista de verificación final para la selección

Al finalizar su elección, verifique las siguientes especificaciones con los requisitos de piezas más exigentes:

1. Distancia máxima entre centros: Asegure un 20% de amortiguación en la parte más larga.
2. Mesa giratoria: Compruebe que la pieza de mayor diámetro más el espacio libre para el calibre encaje cómodamente.
3. Diámetro de la rueda: Las ruedas más grandes (por ejemplo, 500 mm) duran más y mantienen la velocidad en la superficie mejor que las ruedas más pequeñas.
4. Resolución CNC: buscar 0,0001 milímetros capacidad de incremento en el software de control.
5. Diseño de contrapunto: A contrapunto de ajuste fino (para corrección de conicidad) es vital para la precisión del eje largo.
