¿Cuáles son los tipos de rectificadoras CNC?

En el campo de la fabricación de precisión, Rectificadoras CNC jugar un papel crucial. Utilizan muelas abrasivas giratorias de alta velocidad para realizar un pulido fino en la superficie de las piezas de trabajo, logrando una precisión dimensional y un acabado superficial extremadamente altos. Con el continuo aumento de las demandas industriales de mecanizado de alta precisión y alta eficiencia, los tipos de rectificadoras CNC se han vuelto cada vez más diversos y especializados.

Clasificación por objeto y función de mecanizado: clasificaciones principales de máquinas rectificadoras CNC

Rectificadoras CNC se clasifican principalmente según la forma de las piezas que procesan y sus funciones específicas, formándose varios tipos principales:

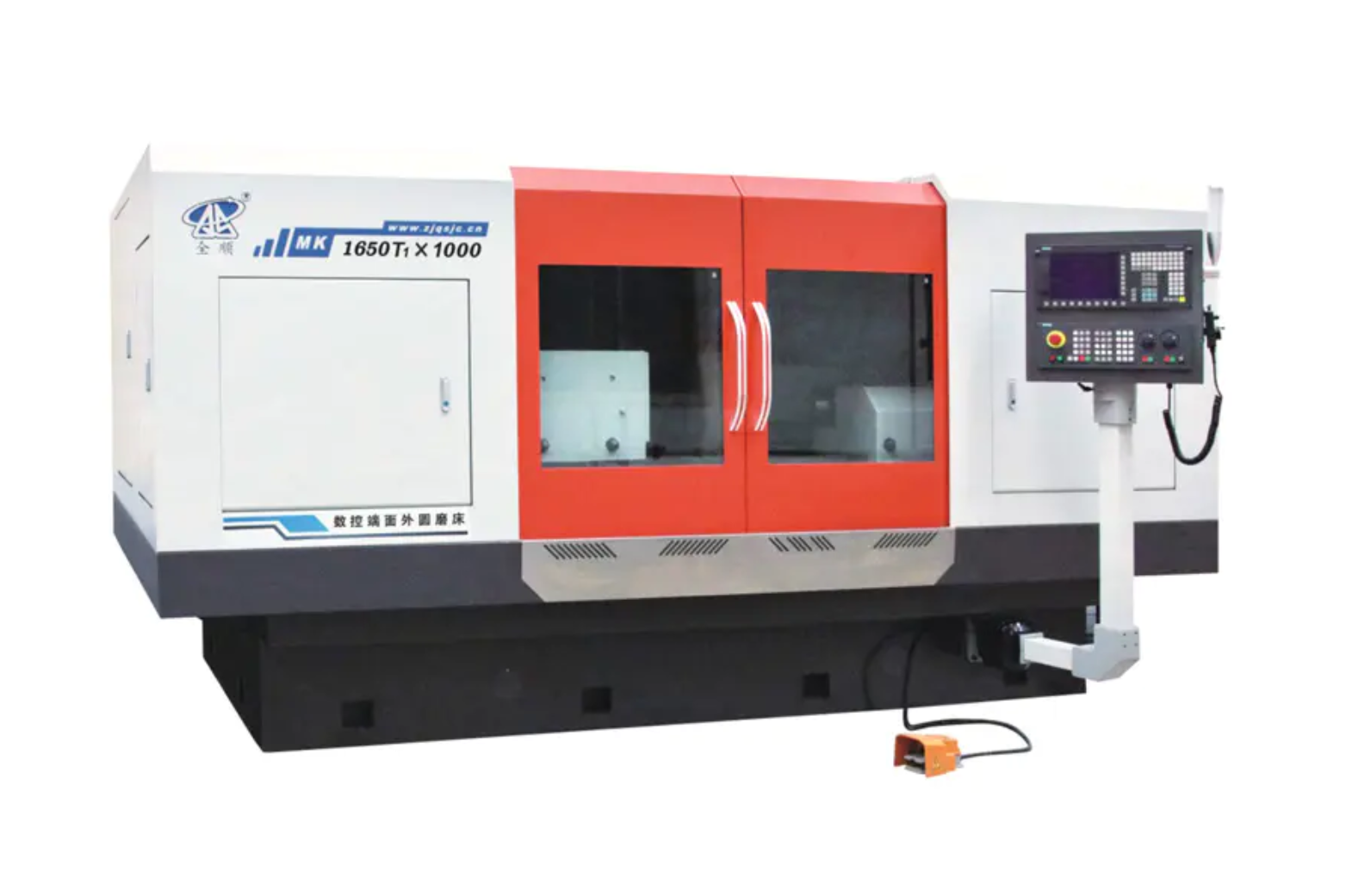

1. Rectificadora cilíndrica CNC

Características: Se utiliza específicamente para rectificar las superficies cilíndricas exteriores, superficies cónicas y ciertas caras de los extremos de los hombros de las piezas de trabajo. Es el equipo principal para el mecanizado de precisión de piezas de eje. moderno Rectificadoras cilíndricas CNC Por lo general, tienen control de ejes múltiples, lo que permite el rectificado compuesto, como completar el mecanizado de precisión de diámetros exteriores y caras extremas en una sola configuración.

2. Rectificadora interna CNC

Características: Se utiliza para rectificar las superficies internas cilíndricas o cónicas de las piezas de trabajo. Debido a limitaciones de espacio en el rectificado interno, estas máquinas suelen emplear husillos eléctricos de alta velocidad. Se utilizan ampliamente en industrias como piezas de automóviles (por ejemplo, carcasas de cojinetes), componentes hidráulicos y moldes.

3. Rectificadora de superficies CNC

Características: Se utiliza para rectificar superficies planas o moldeadas de piezas de trabajo. Según la relación entre el eje de la muela y la dirección del movimiento de la mesa, se pueden dividir en mesas rectangulares de husillo horizontal, mesas giratorias de husillo vertical, etc. Su principal ventaja radica en proporcionar una planitud y rugosidad superficial extremadamente altas.

4. Rectificadora de herramientas CNC

Características: Diseñado específicamente para rectificar y fabricar diversas herramientas de corte (por ejemplo, taladros, fresas, cortadores de engranajes, etc.). estos Rectificadoras CNC Normalmente tienen cinco o más ejes de control simultáneo para manejar geometrías de herramientas complejas y requisitos de alta precisión.

5. Rectificadora sin centros CNC

Características: El rectificado no requiere un orificio central para su posicionamiento; en cambio, ruedas guía y una placa de soporte sostienen la pieza de trabajo. Este método es ideal para el rectificado continuo de gran volumen del diámetro exterior de piezas delgadas en forma de varilla, y ofrece una eficiencia de producción extremadamente alta.

6. Rectificadora de plantilla CNC

Características: Equipado con un sistema de posicionamiento y medición de coordenadas de alta precisión, utilizado principalmente para pulir agujeros en moldes o piezas de precisión con precisión y acabado superficial extremadamente altos.

Clasificación por automatización y características estructurales: tipos auxiliares para mejorar la eficiencia

Además de los tipos principales clasificados por función mencionados anteriormente, Rectificadoras CNC También se pueden subdividir en función de su estructura y grado de automatización:

Rectificadoras compuestas

Combina múltiples funciones de rectificado, como rectificar diámetros exteriores, orificios internos y caras de extremo, lo que permite completar múltiples procesos en una sola configuración, lo que mejora en gran medida la precisión y la eficiencia del mecanizado.

Rectificadoras de alta velocidad/ultra alta velocidad

Emplee CBN (nitruro de boro cúbico) o muelas abrasivas de diamante y realice el rectificado a velocidades lineales extremadamente altas, lo que mejora significativamente la tasa de eliminación de material y la calidad del mecanizado.

Rectificadoras CNC tipo pórtico

Con gran rigidez estructural, adecuado para rectificar superficies planas o guías de piezas de trabajo grandes y pesadas.

Consideraciones de selección de máquinas rectificadoras CNC y tendencias futuras

Elegir lo correcto Rectificadora CNC requiere una consideración exhaustiva del tamaño, la forma, los requisitos de precisión, el tamaño del lote y el presupuesto de la pieza de trabajo. Por ejemplo, si se requiere mecanizar una gran cantidad de ejes delgados, una rectificadora sin centros CNC es la mejor opción; Si se trata de sistemas complejos de orificios de molde, se debe seleccionar una rectificadora de coordenadas CNC.

Las tendencias futuras de desarrollo de las rectificadoras CNC se centrarán en los siguientes puntos:

• Combinadas e integradas: una máquina herramienta completa más procesos, reduciendo los errores de manipulación y sujeción.


• Inteligenteización: integración de monitoreo inteligente, control adaptativo, diagnóstico de fallas y otras tecnologías para lograr una producción sin personal o con personal mínimo.


• Ultraprecisión: búsqueda de precisión de mecanizado y calidad de superficie a nivel nanométrico.



Rectificadoras CNC son equipos de precisión indispensables en la industria moderna. Sus diversos tipos pueden cumplir diversos requisitos de alta precisión, desde la producción en masa hasta el procesamiento complejo de moldes, y son una de las tecnologías clave que impulsan la mejora de la fabricación de alta gama.
