Rectificadora de 5 ejes: cómo funciona, beneficios clave y consejos de compra inteligentes

Cuando un cliente le entrega un lote de álabes de turbina o herramientas de corte multilobuladas, la ruta convencional es desbastar y terminar cada cara en máquinas separadas, y luego esperar que la concentricidad se mantenga. Una rectificadora de 5 ejes cambia esa aritmética. Puede posicionar la pieza de trabajo y la rueda a lo largo de cinco ejes interpolados, por lo que una única configuración cubre una gama de geometría mucho más amplia. ¿Pero eso la convierte en la próxima compra adecuada para cada tienda? La respuesta honesta es: Sólo resulta rentable cuando el trabajo realmente exige un movimiento simultáneo de varios ejes.

Qué hace realmente una rectificadora de 5 ejes

Una rectificadora de 5 ejes no es simplemente una rectificadora cilíndrica externa con dos botones adicionales. Los ejes X, Y y Z mueven la mesa, el cabezal de la rueda o la pieza de trabajo en tres direcciones lineales. Los ejes A y B giran e inclinan la pieza de trabajo o el husillo de la herramienta. Juntos le brindan cinco grados de libertad, por lo que la muela puede acercarse a un perfil complejo desde casi cualquier ángulo sin perder contacto con la superficie.

En la práctica, esto significa que puedes pulir una superficie esculpida compleja con una sola sujeción. En una máquina de tres ejes, tendría que indexar la pieza, volver a configurarla y aceptar errores de alineación y descentramiento. La interpolación de cinco ejes permite que la rueda permanezca acoplada a la trayectoria teórica de la superficie mientras la pieza gira e inclina debajo de ella.

Cómo el movimiento de 5 ejes ofrece precisión

La precisión en una amoladora de 5 ejes no es sólo cuestión de tener más motores. El sistema de control tiene que sincronizar cinco ejes continuamente. Los controles CNC modernos utilizan coordenadas cartesianas desacopladas y cinemática inversa para convertir una trayectoria de herramienta en comandos de eje simultáneos. Si un eje tiene un retraso de incluso 0,002 mm, el perfil terminado puede mostrar sombras o vibraciones.

La rigidez mecánica es igualmente importante. Una rectificadora de 5 ejes necesita una base rígida, alta precisión de avance en los husillos de bolas y compensación térmica en el husillo. Sin ellos, los ejes adicionales sólo hacen que el presupuesto de error sea más amplio. Los mejores diseños de cinco ejes utilizan rieles lineales precargados y mesas giratorias de accionamiento directo para minimizar el juego.

Ventajas clave del rectificado de 5 ejes en la práctica

El rectificado de cinco ejes le brinda menos configuraciones, un tiempo de ciclo más corto, un mejor acabado superficial y la capacidad de crear una geometría socavada y torcida que el simple rectificado por inmersión no puede alcanzar. También mejora la consistencia entre piezas porque se utiliza la misma sujeción para todas las superficies mecanizadas.

Cuando una máquina de 5 ejes no es la mejor opción

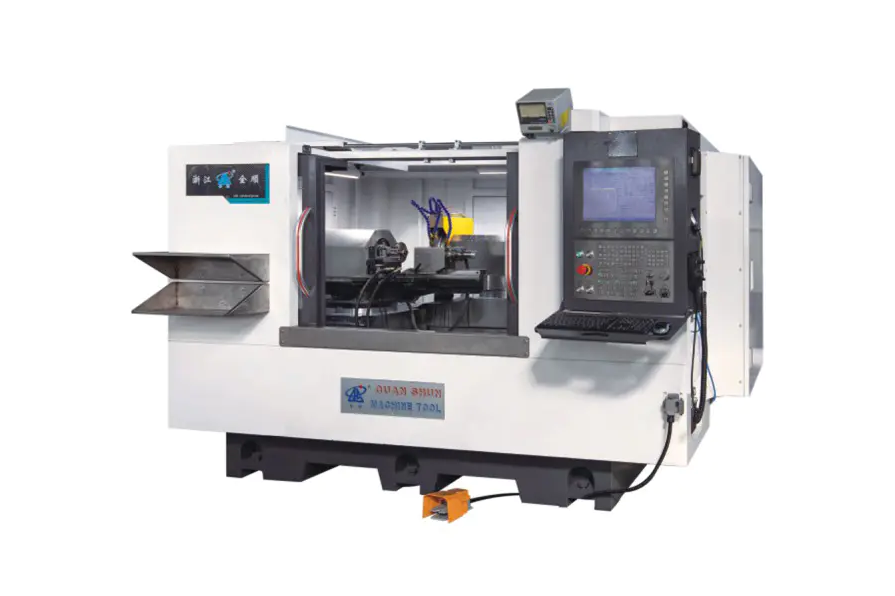

Si sus piezas son en su mayoría ejes, manguitos o cigüeñales cilíndricos con una línea central bien definida, una máquina multieje puede ser excesiva. Una rectificadora cilíndrica CNC o una rectificadora compuesta pueden ofrecer una redondez submicrónica y un tamaño constante con un costo mucho menor y un mantenimiento más sencillo. Por ejemplo, Zhejiang Quanshun Machine Tool construye una amoladora cilíndrica de perfiles CNC de alta precisión que maneja perfiles externos complejos con una configuración mucho más convencional. A diferencia de la geometría de cinco ejes, estas máquinas están construidas alrededor del eje de rotación de la pieza, por lo que mantienen la rigidez que la mayoría de los talleres esperan de una rectificadora cilíndrica.

Si está procesando ejes largos o diámetros grandes, un diseño de cabezal de rueda doble o de rueda ancha a menudo puede hacer el trabajo con mayor rendimiento que un centro de cinco ejes. También hay disponibles soluciones de rectificado personalizadas para piezas de trabajo no estándar sin tener que comprar más ejes de los que puede utilizar.

Qué evaluar antes de comprar una rectificadora de 5 ejes

Comience con su cartera de piezas. Si el 80% del trabajo se puede realizar en un simple mandril de dos mordazas, una inversión de 5 ejes puede quedar inactiva. A continuación, defina la banda de tolerancia. El mecanizado de cinco ejes brilla para tolerancias de perfil de ±0,005 mm , pero si solo necesita ±0,01 mm en un diámetro exterior, una máquina más barata puede hacerlo fácilmente.

La programación es otro costo oculto. Una máquina rectificadora de 5 ejes generalmente requiere un posprocesador CAM que genere movimientos interpolados de cinco ejes, además de un programador capacitado. Tenga en cuenta ese tiempo, no sólo el precio de etiqueta.

Finalmente, observe la profundidad del servicio del fabricante de la máquina. Una máquina de 40 toneladas con cinco ejes no es algo que se pueda llevar en taxi a un taller de reparación local. Pregunte sobre los tiempos de respuesta, la disponibilidad de unidades de ejes de repuesto y si el constructor ofrece puesta en marcha en sitio.

Seleccionar la tecnología de rectificado adecuada para su taller

No existe un veredicto universal. La elección correcta depende de su combinación de productos, sus objetivos de calidad y la capacidad de su equipo para programar trayectorias de herramientas de múltiples ejes. Muchos fabricantes encuentran un camino intermedio: mantener una rectificadora cilíndrica CNC confiable para la mayor parte del trabajo diario y agregar un centro de rectificado compuesto flexible cuando aparecen piezas complejas. Este enfoque mantiene bajo el costo por pieza y al mismo tiempo conserva la capacidad de manejar geometrías exóticas.

Para obtener un marco de decisión práctico, consulte nuestra guía sobre cómo elegir una rectificadora .
